快速指南:如何为混凝土选择合适的钢钉

适用于混凝土基材的直接紧固

钢钉并非千篇一律

适用于直接紧固应用场合的钢钉有许多类型可供选择。要想弄清各类钢钉间的差异并正确选择您所需的钢钉,这未必是件易事。我们的紧固系统专为实现性能最大化而设计,适用于各类应用场合。

影响钢钉实际性能的因素

混凝土属性、钢钉设计以及紧固系统等多种因素都会影响钢钉在工作现场的实际性能。某类钢钉是否适用于混凝土基材,主要取决于三个因素:嵌入比例(即:能达到紧固效果的钢钉比例)、承载力值和钢钉成本。

如何为混凝土基材选择合适的钢钉?

请继续阅读,了解更多影响因素。

1. 混凝土基本知识

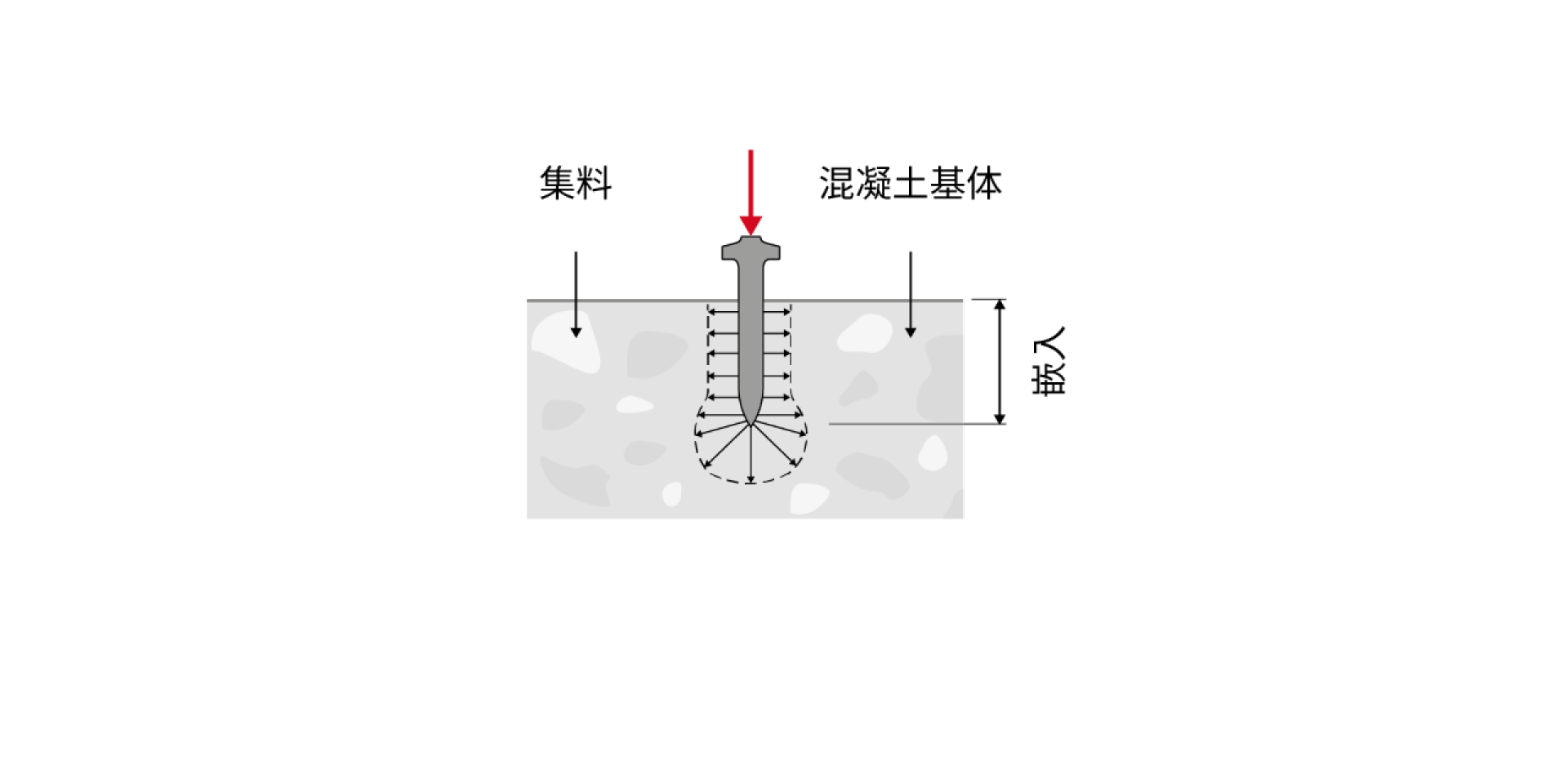

Nail in concrete

钢钉通过冲击和压紧混凝土凿出钉孔,使钉杆得以击入混凝土。在击入混凝土基体的过程中钢钉还必须承受坚硬集料的冲击。钢钉产生的承载力值受其嵌入深度的直接影响。

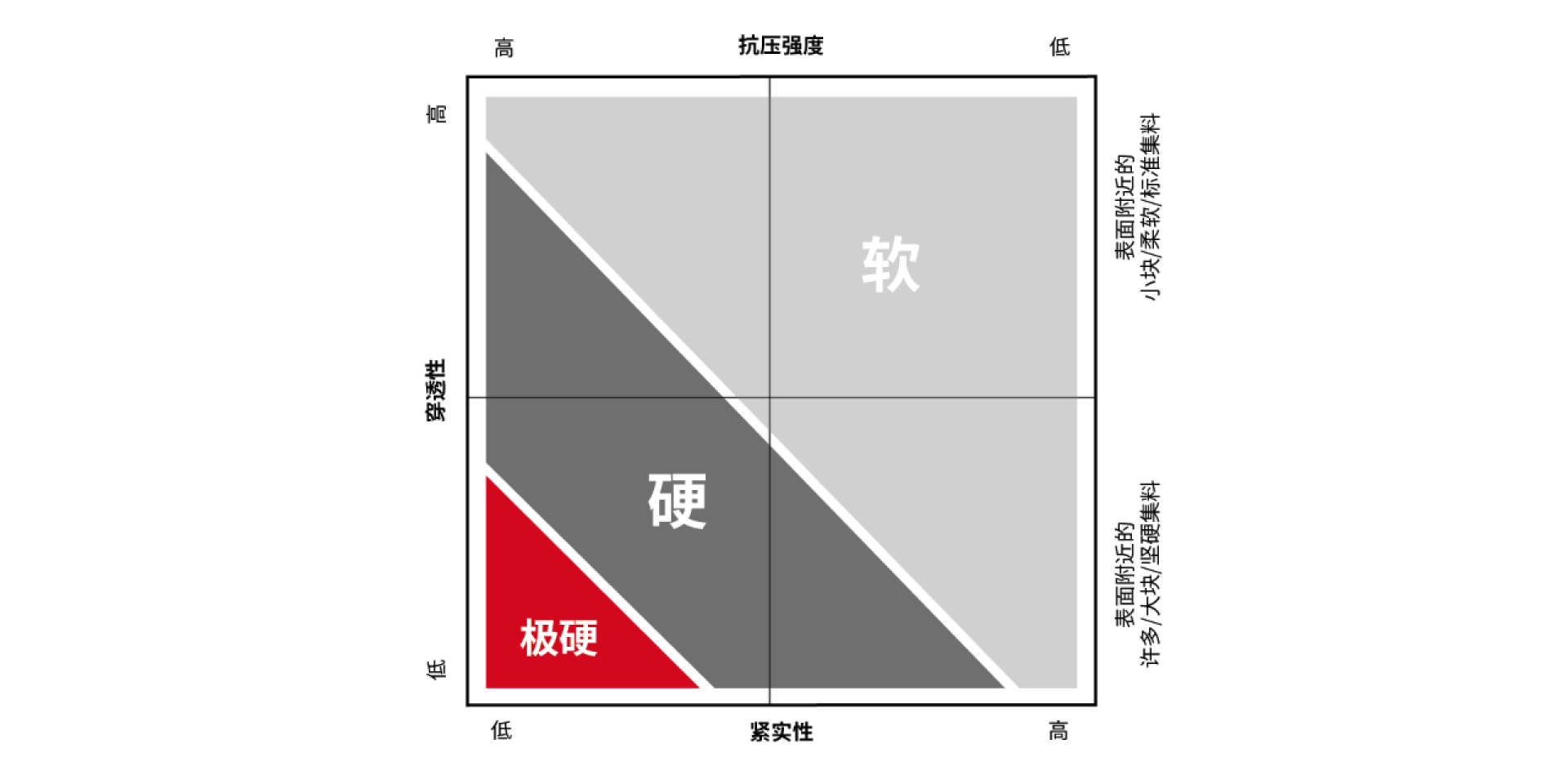

Concrete type chart

我们将混凝土分为三类:

软 (S)

  • 低抗压强度(例如:20-45 MPa)
  • 中小块集料(例如:软石灰石)
  • 例如:轻质混凝土

硬 (T)

  • 中高抗压强度(例如:45-65 MPa)
  • 中块集料(例如:石灰石、未筛分碎石)
  • 例如:正常重量混凝土

极硬 (V)

  • 高抗压强度(例如:≥ 65 MPa)
  • 高比例的大块集料,大都较硬;(例如:石英石、花岗石)
  • 例如:高性能混凝土、极旧混凝土

2. 钢钉特点

钢钉的穿透性和紧实性(即:钢钉击入和压紧混凝土的能力)主要受其三个设计特点影响:

Nail tip shapes
1 / 3

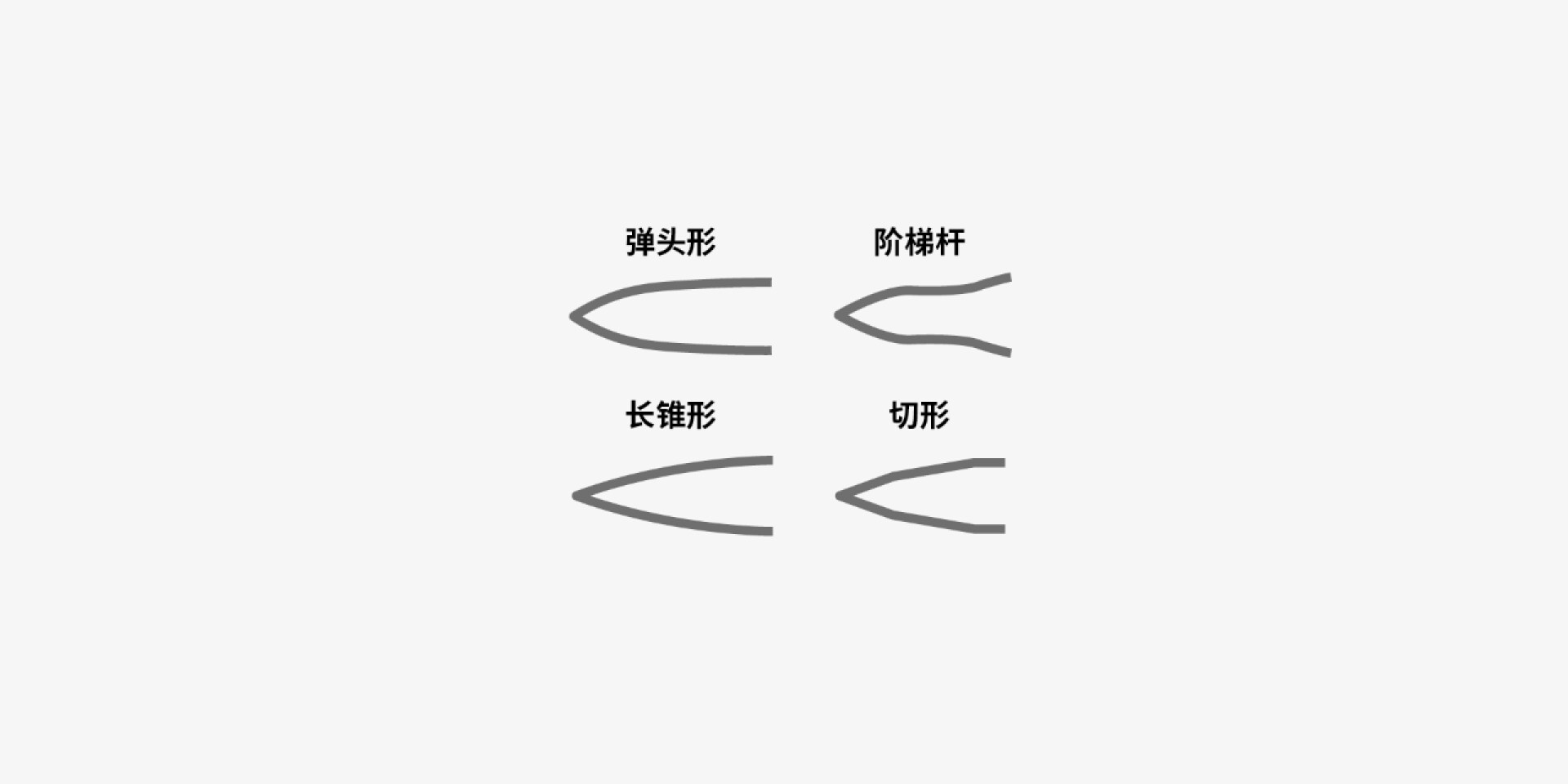

钉尖形状

钉尖形状影响着钢钉击入混凝土的能力。会用到四种不同形状的钉尖。切形尖、弹头形尖、阶梯杆、长锥形尖。

Nail geometry
2 / 3
钢钉几何形状

钢钉击入混凝土的能力也受其长度和直径的影响。

Nail hardness
3 / 3
钢钉硬度

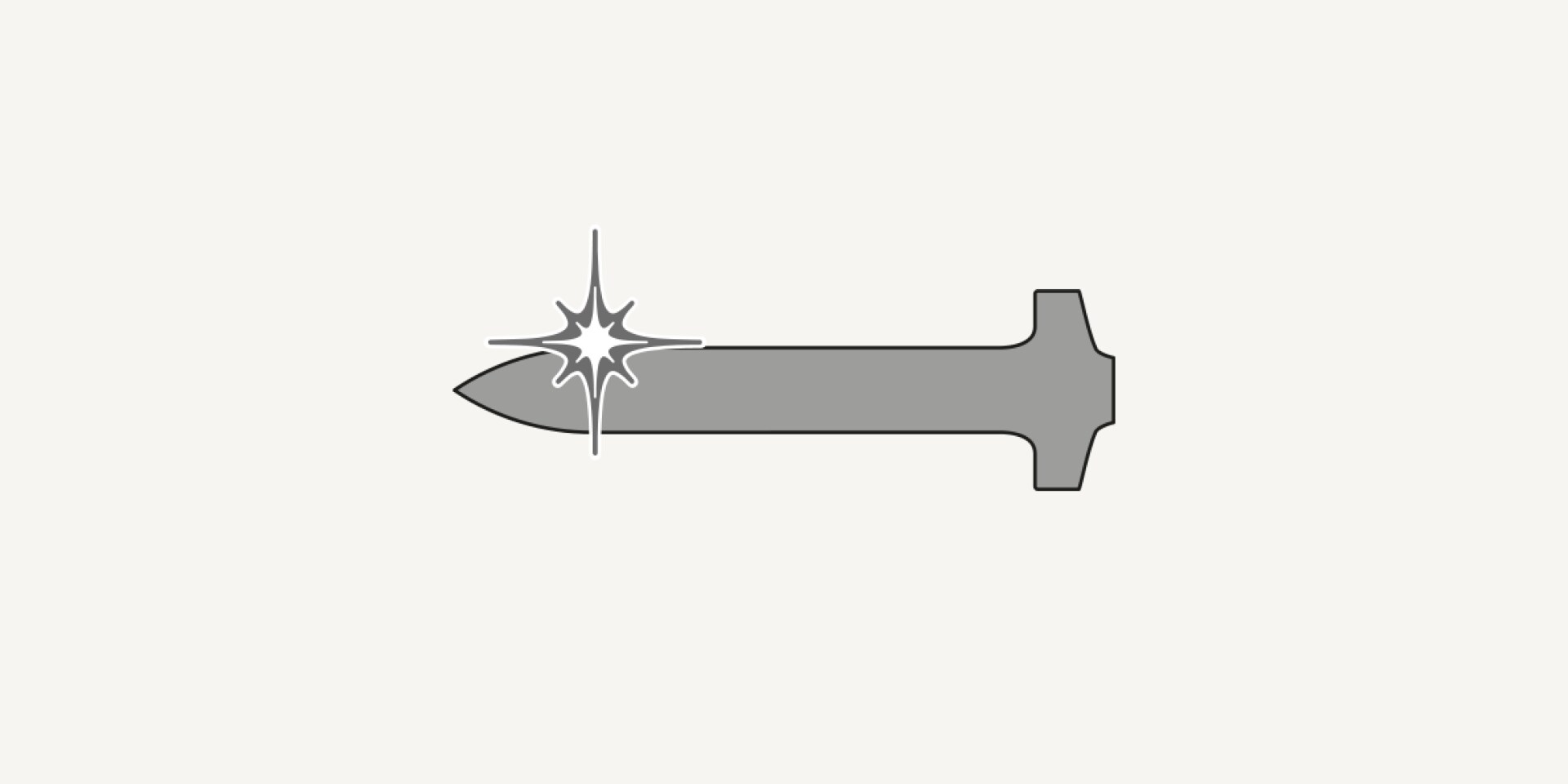

钢钉击入成功率受其硬度的影响。钢钉越硬,就越容易击入坚硬材料。然而如果钢钉太硬,在冲击混凝土内坚硬集料时就会断裂而不是弯曲。因此,一枚好的钢钉不仅要坚硬,还要有足够的柔韧性,才不会在冲击集料时断裂。

3. 影响钢钉选择的因素

直接紧固应用场合最关键的三个因素是:

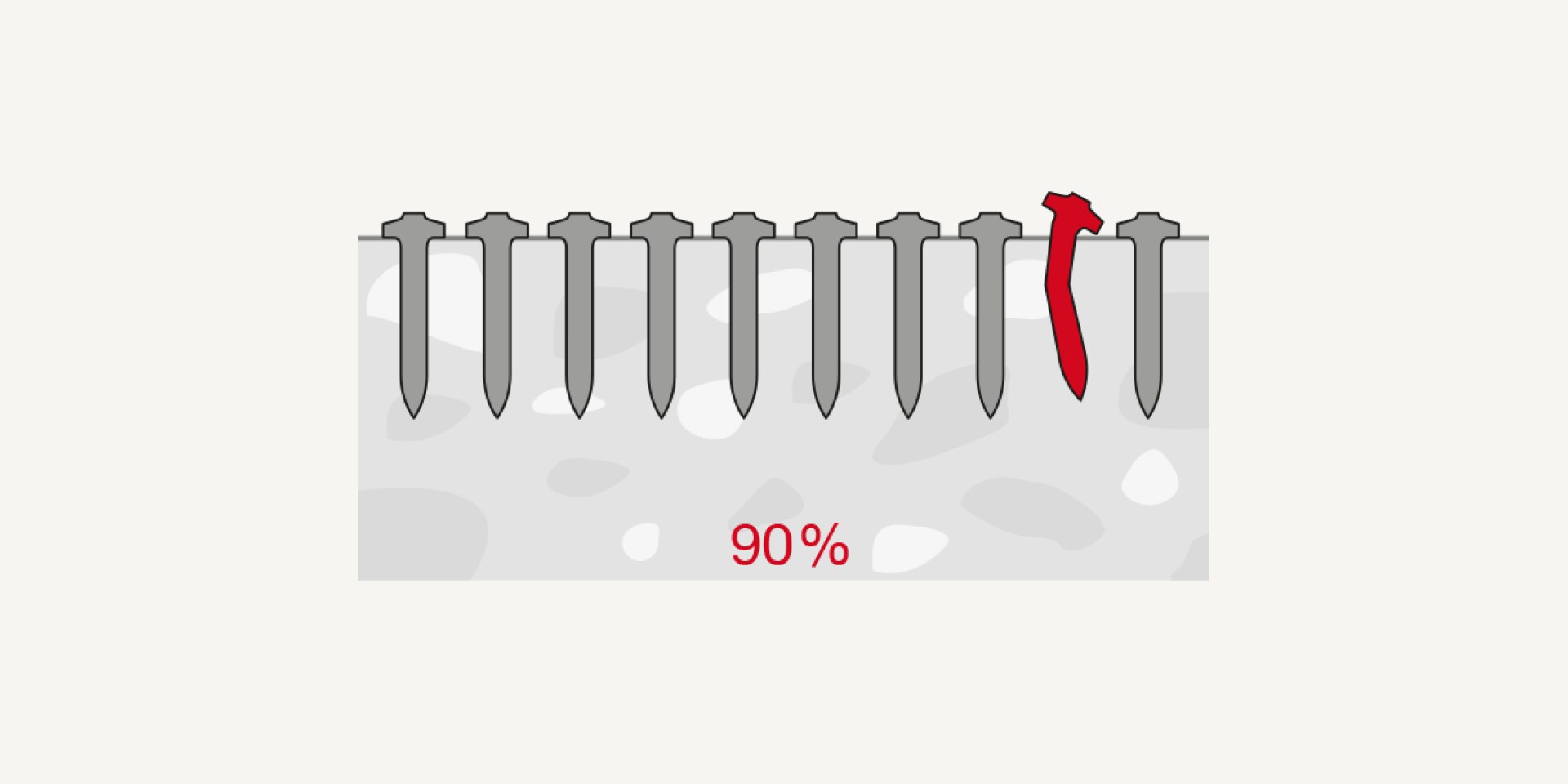

Nail stick rate
1 / 3
嵌入比例

嵌入比例表示钢钉正确击入至正确深度(即:钢钉刚好穿不动为止)时的比例。

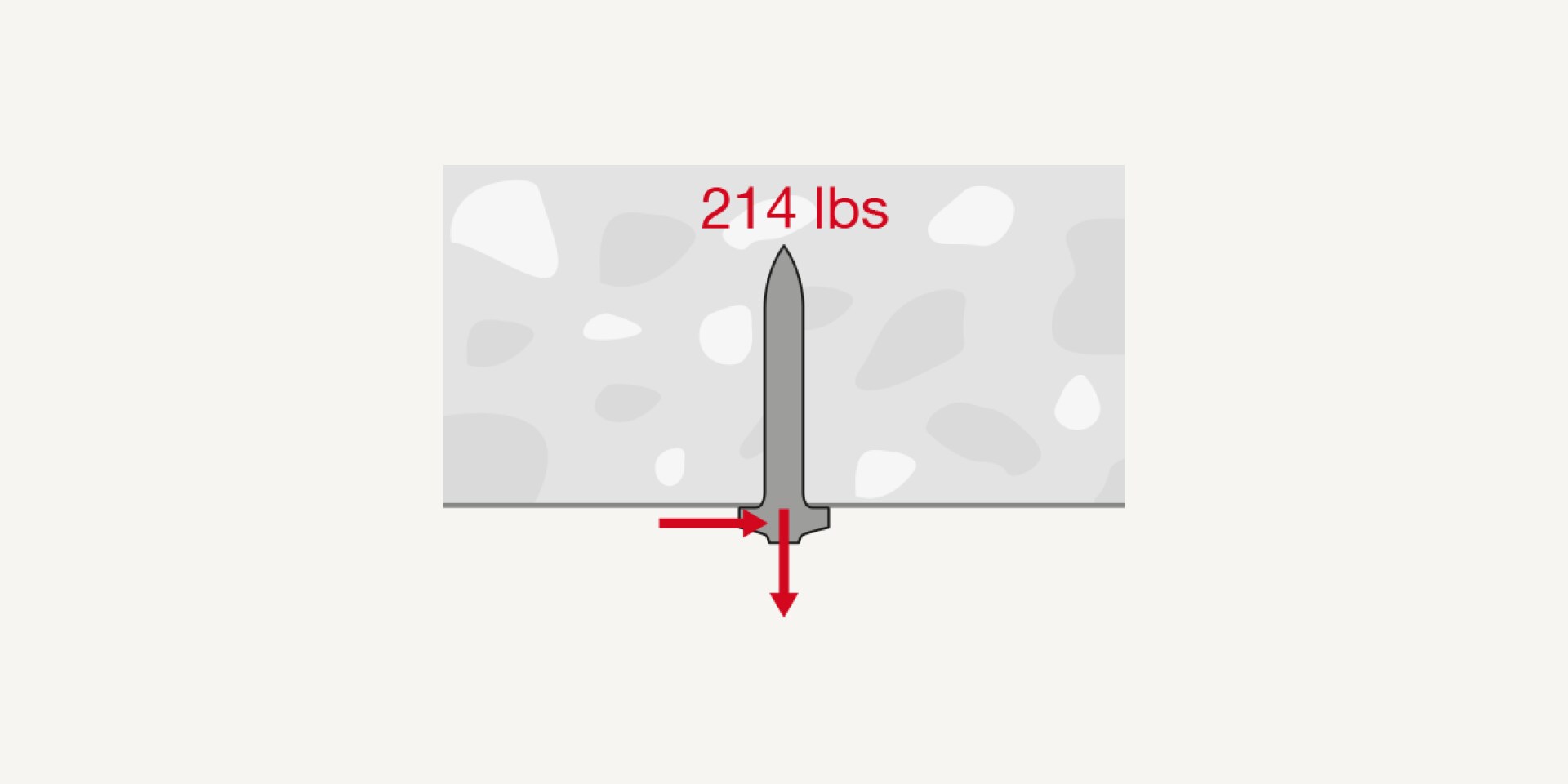

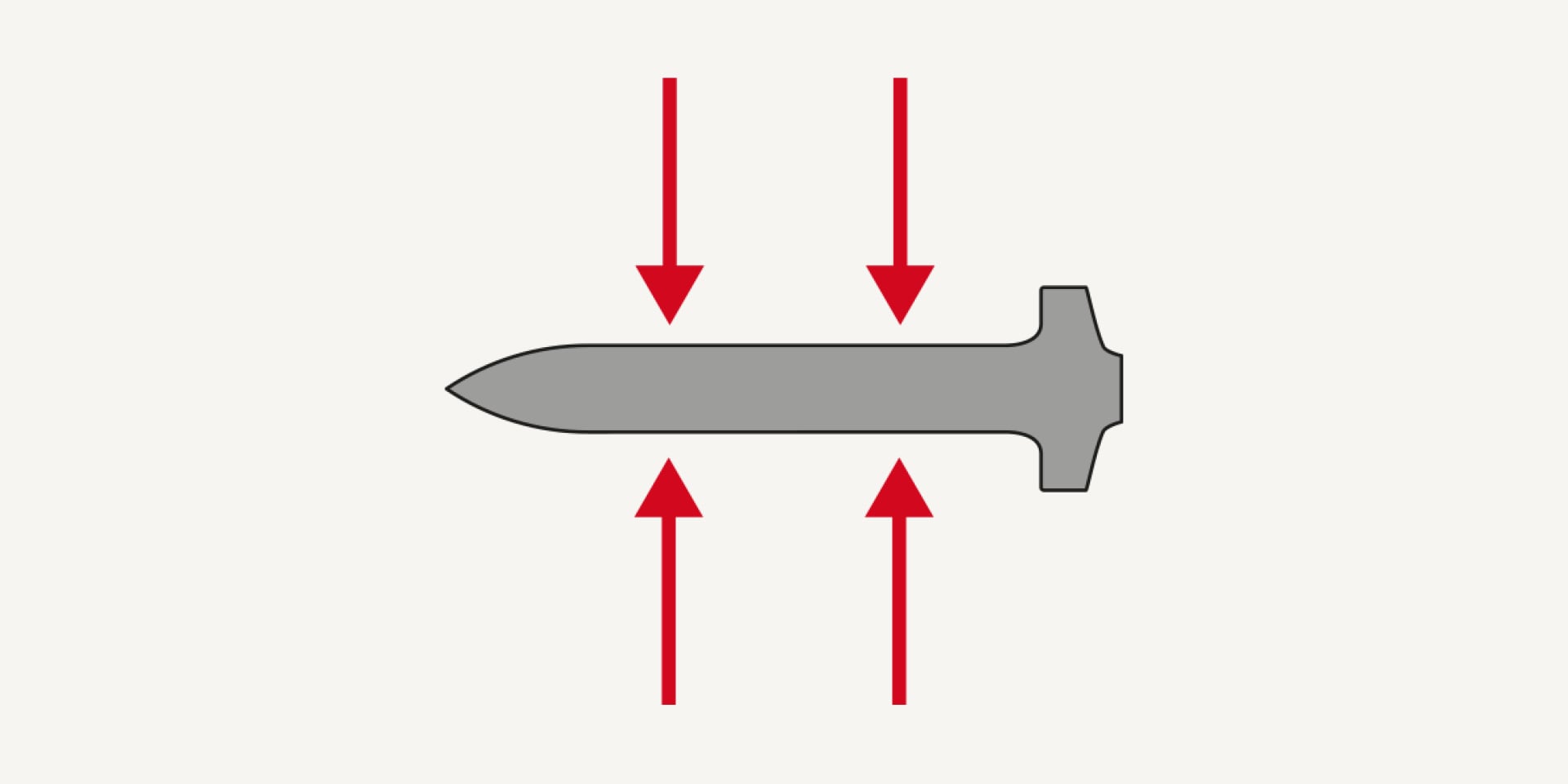

Nail holding value
2 / 3
承载力值

承载力值反映的是钢钉的载荷能力。载荷可分为两种类型:剪切载荷和拉伸载荷。剪切载荷方向与钉杆垂直,而拉伸载荷方向则与钉杆同轴。

Nail cost
3 / 3

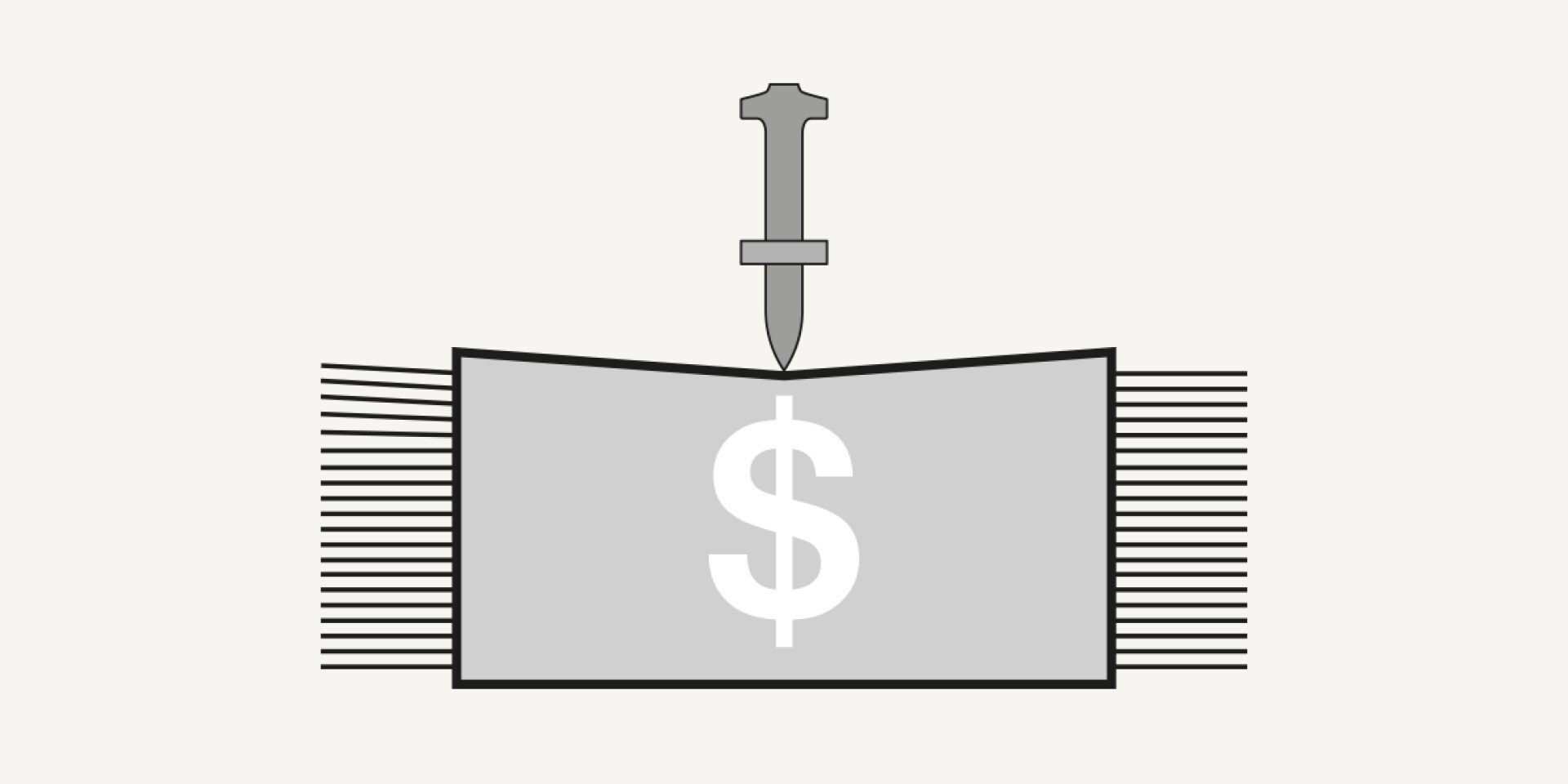

钢钉成本

喜利得钢钉产品系列类型齐全,为各类应用场合提供最具性价比的解决方案,让您找到最适合您需求的钢钉。

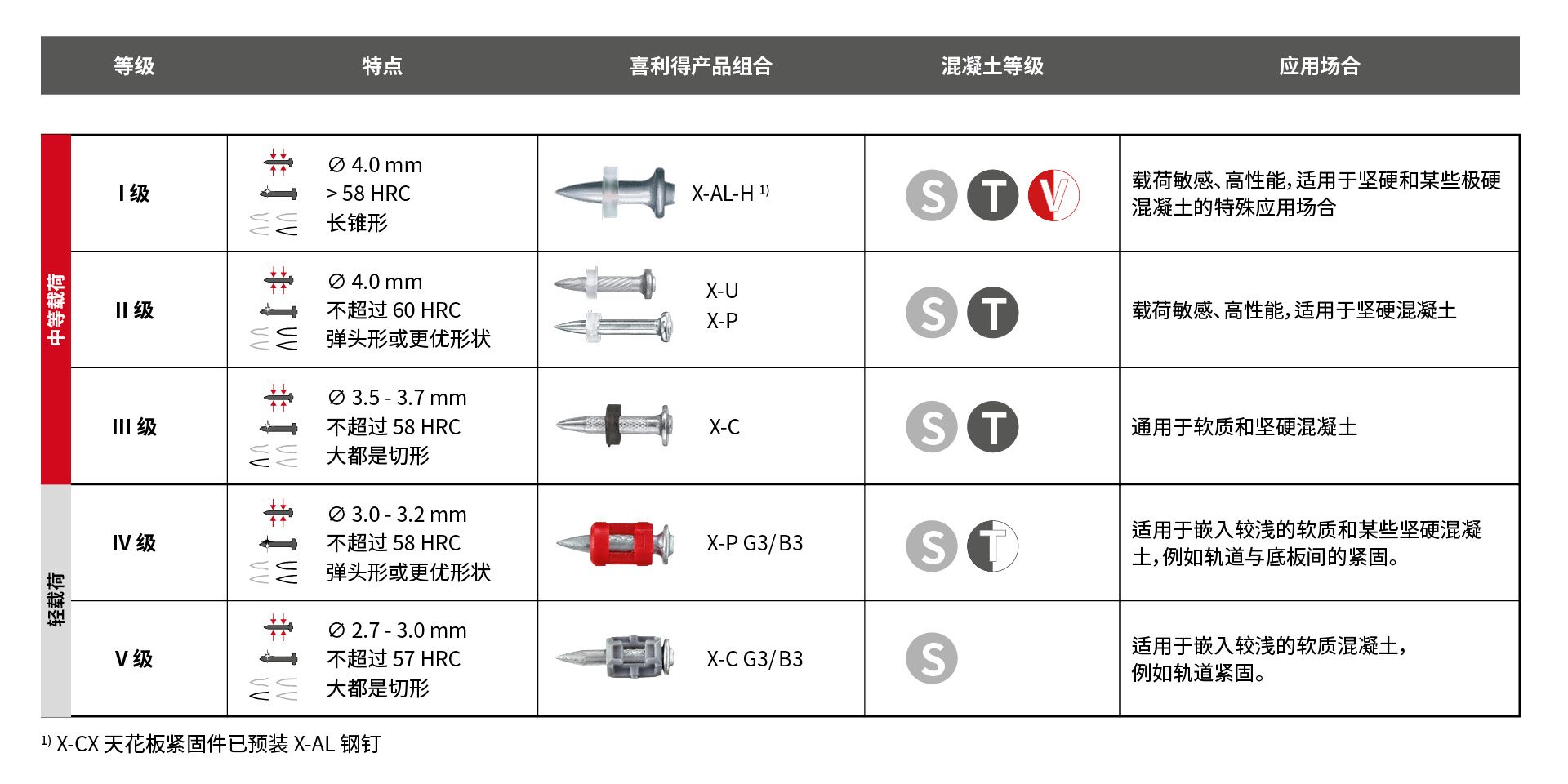

4. 钢钉等级

我们针对各类应用场合研发出相应类型的钢钉。钢钉可分为五个等级,如下表所示。假设某类型的钢钉适用于您的应用场合,通常而言,轻载荷 V 级钢钉是性价比最高的解决方案,因为其成本最低。钢钉成本与采用的制造技术和选用的钢钉原材料直接相关。钢钉等级越高,其在恶劣条件下的性能也就越好,同时也意味着更高的制造成本和价格。




Please enter alternative text here (optional)

5. 嵌入

Nail embedment table

影响钢钉性能的另一个因素是嵌入深度。更深的嵌入深度通常意味着钢钉能承受更高的载荷。然而,钢钉嵌入越深,会面临两个问题:由于击入混凝土的钢钉需要达到更深的深度,嵌入比例会下降,而所需的击打力则会增大。

6. 钢钉和混凝土

Stick rate of nail classes in different concrete types
1 / 2

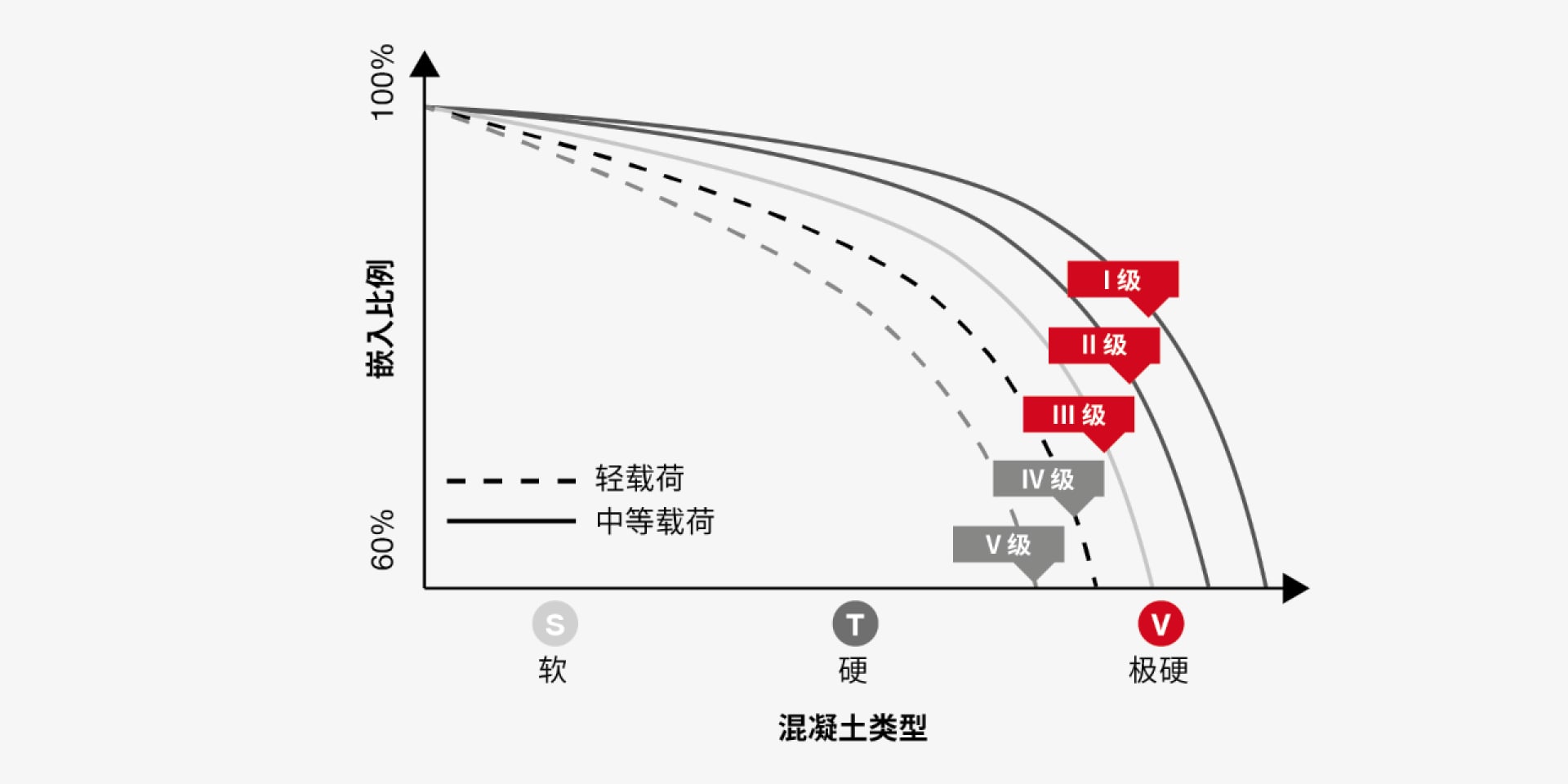

各等级钢钉在不同类型混凝土中的嵌入比例

根据混凝土类型及其集料分布的不同,钢钉性能会有所差异。各等级钢钉在软质混凝土中的性能比较接近,但面对硬度更高的混凝土时,各等级钢钉的嵌入比例则会出现较大差异。

Stick rate versus holding values of nail classes
2 / 2

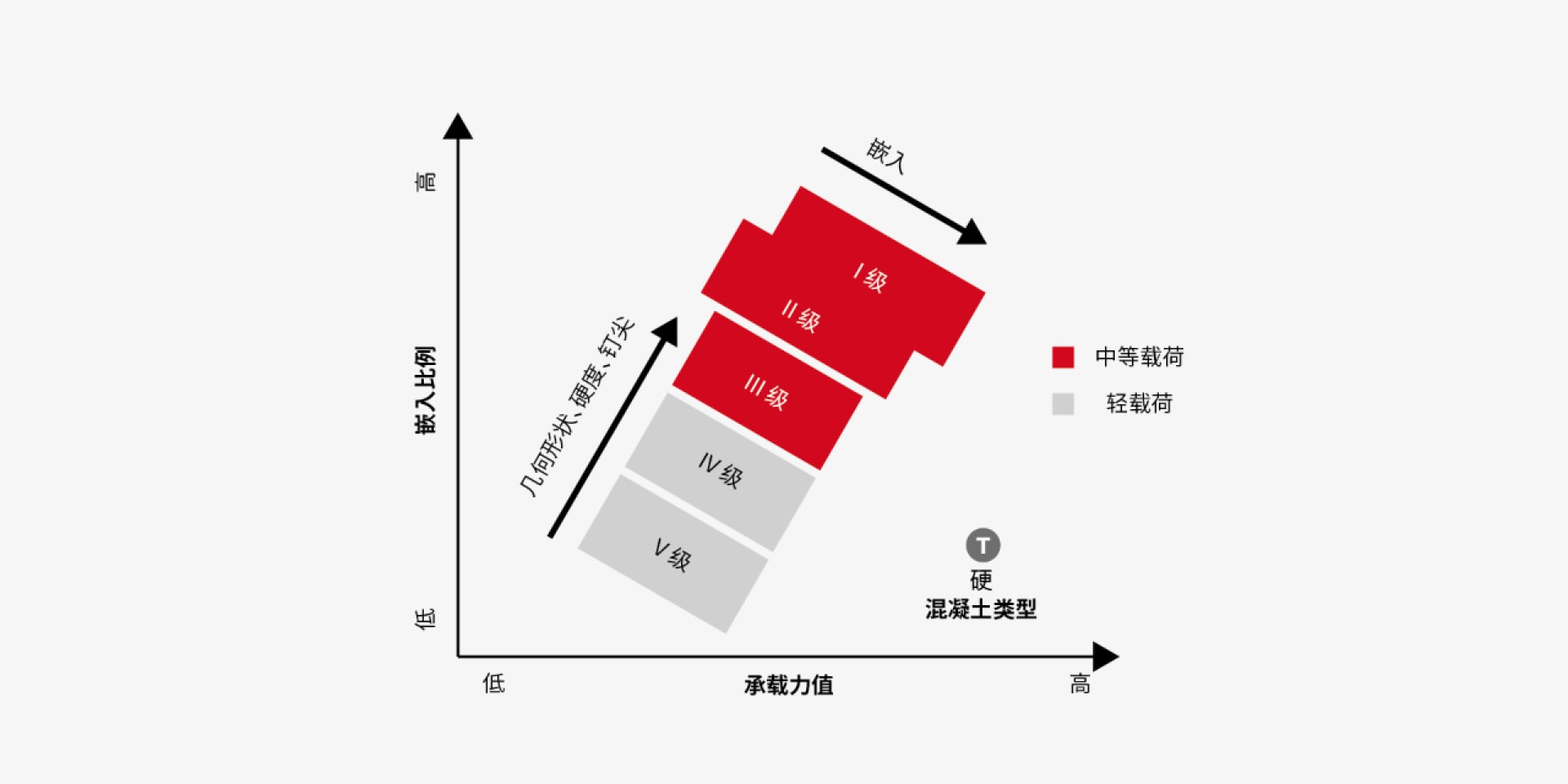

各等级钢钉的嵌入比例与承载力值的对比

各等级钢钉在坚硬混凝土中的性能出现明显差异。高级钢钉的性能优于价格相对低廉的同类钢钉。请查看各等级钢钉间嵌入深度、钢钉几何形状、硬度和钉尖形状的差异。

7. 喜利得系统

我们的紧固系统通过最优化的钢钉垂直插入度、优良的钢钉引入性、一致且合适的击打力度,确保钢钉能正确击入基材。


Nail perpendicularity
1 / 3

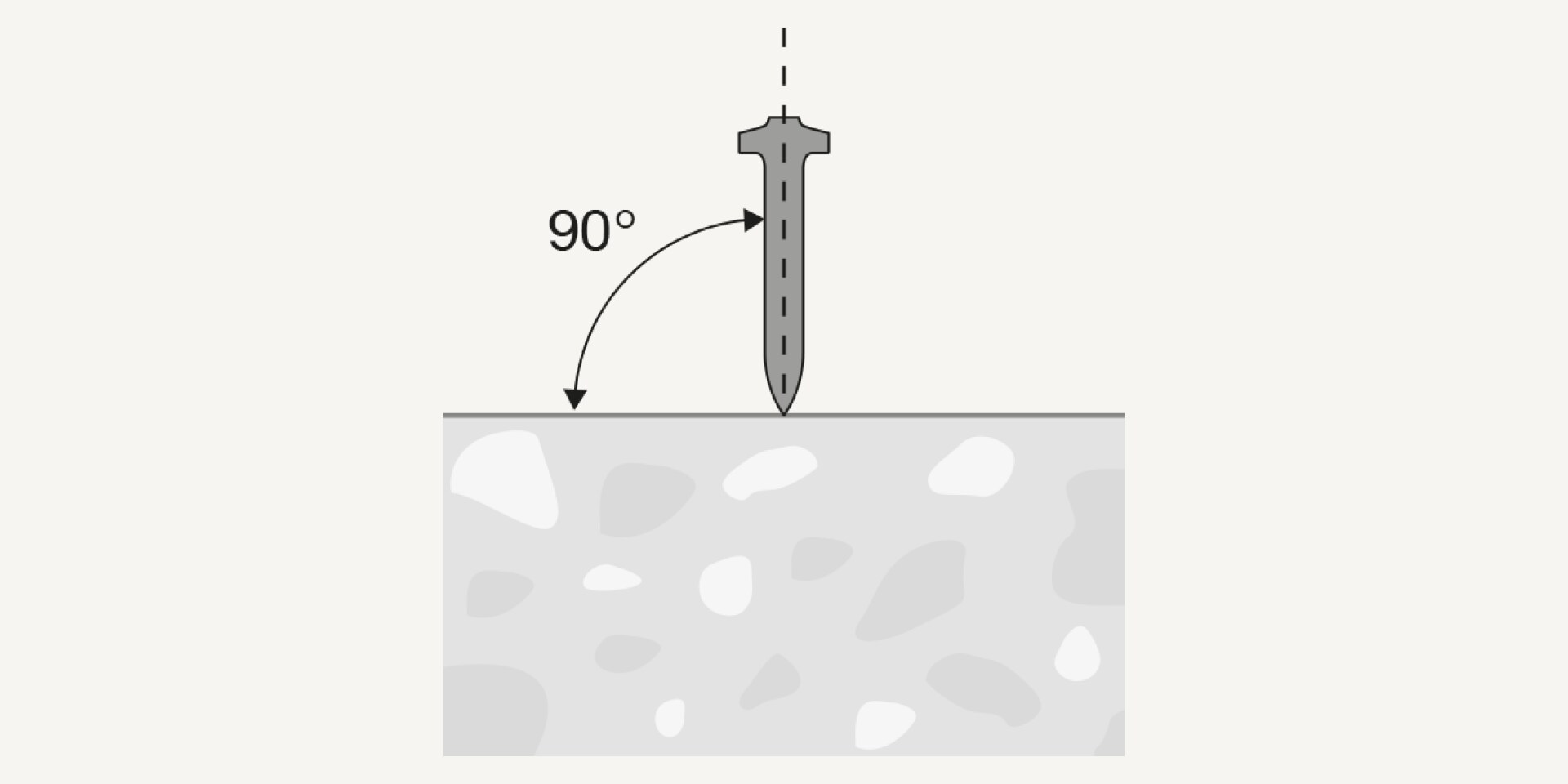

垂直度

我们的紧固工具能有效保持钢钉与工作面的垂直度,从而避免击打钢钉时倾斜所造成的失误。

Nail guidance
2 / 3
钢钉引入性

紧固工具拥有出众的钢钉引入性,并采用坚固的垫圈,能确保钢钉以所需的角度脱离工具。

Nail fastening energy
3 / 3

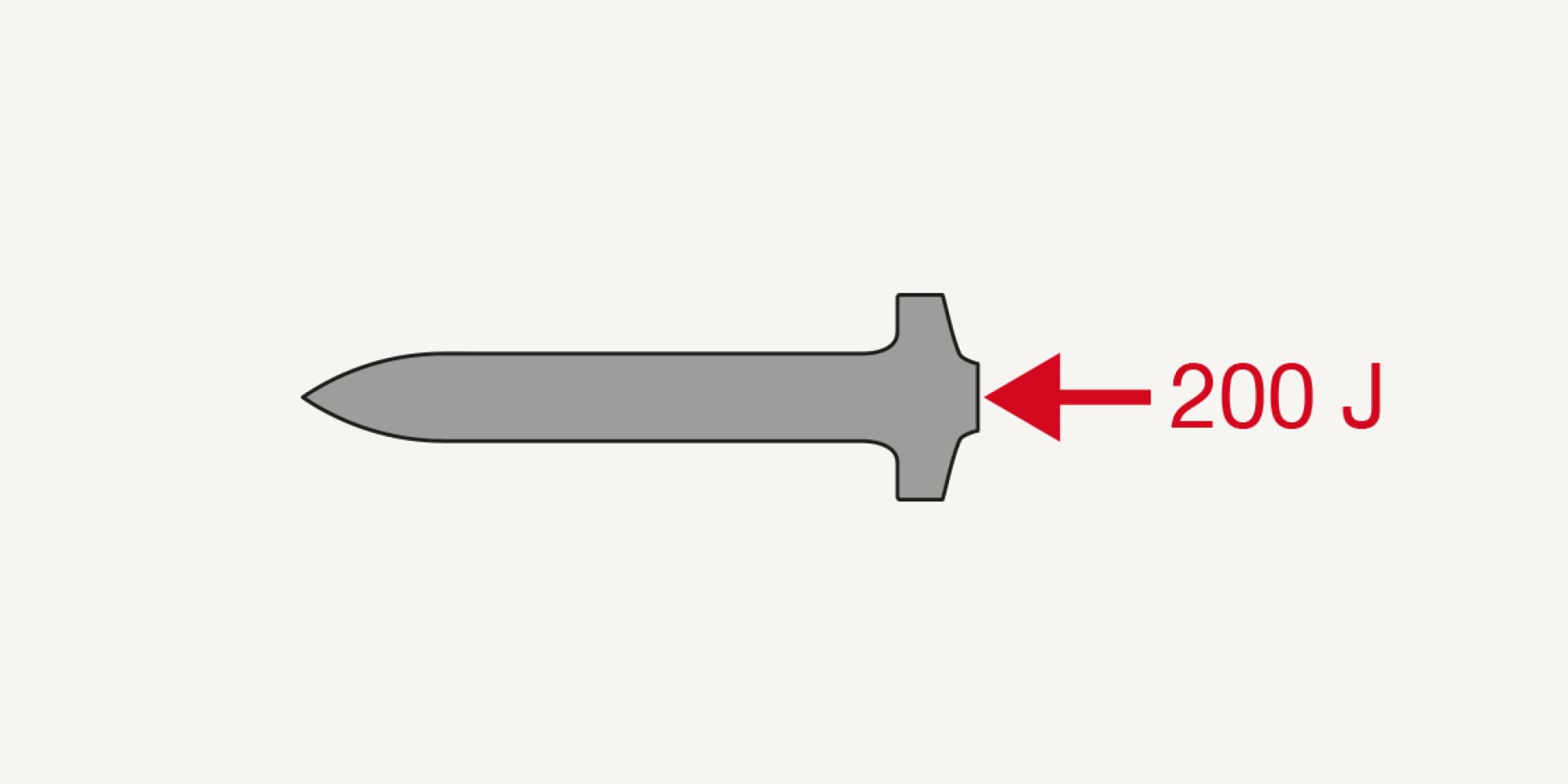

紧固力

通过精确控制其释放的钢钉击打力度,喜利得工具能可靠地实现所需的嵌入深度。

8. 根据您的需求选择合适的钢钉

请按下列四个简单的步骤,选择合适的钢钉:

1. 了解应用场合
2. 明确列出所有重要的需求
3. 了解喜利得钢钉系列产品
4. 然后根据您的需求选择合适的钢钉


遵循这四个步骤有助于您:
・实现最大的嵌入比例
・实现所需的承载力值
・选择性价比最高的钢钉
・通过选择合适的夹头并正确调节动力设置,实现最佳的嵌入深度

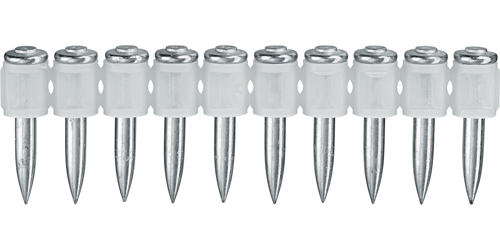

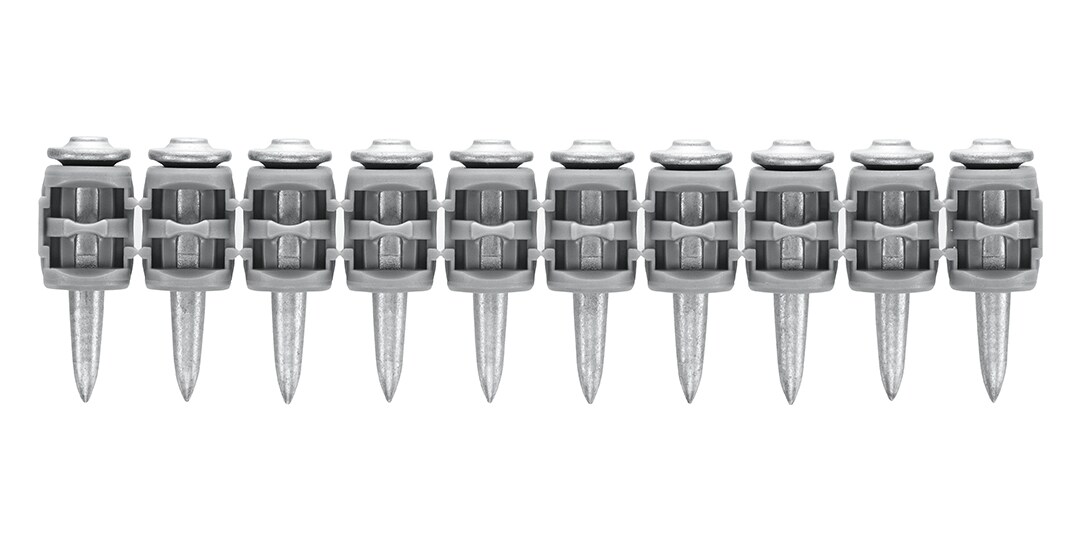

9. 推荐的产品

10. 想了解更多信息?

如需获取喜利得钢钉及其技术数据的更多信息,请参阅《直接紧固技术手册》。
